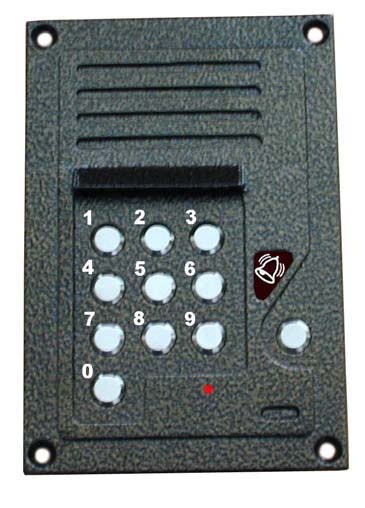

Видеопанели с кодовой клавиатурой Полис 62

1. Назначение

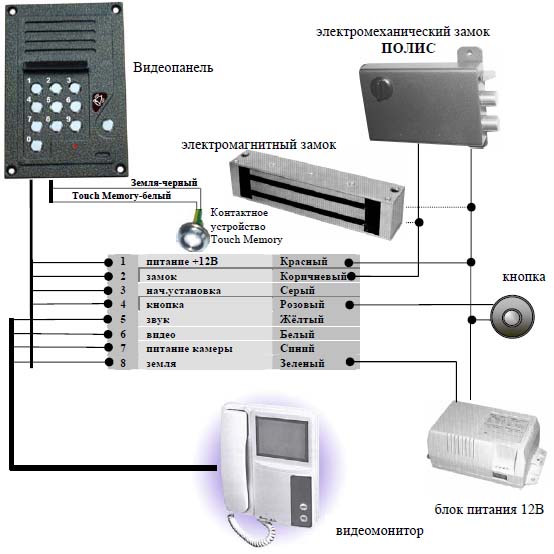

Видеопанели Полис с кодовой клавиатурой предназначены для работы в системах ограничения доступа служебных и бытовых помещений. Согласуются с видео-мониторами KVM604, KVM524, KVM524R, KVM940, DVP4HP и др. по 4 проводам.
2. Функциональные возможности
1. Вызов абонента и отображение на экране видеомонитора обстановки перед кодовой панелью
2. Дуплексная связь с абонентом .
3. Открывание замка ключами Touch Memory(ТМ)-до256 шт.
4. Программирование общего кода доступа - до 12 цифр.
Служит для прохода в помещение, например, в дневное время (рекомендуемая разрядность кода 3 –6 цифр )
5. Программирование личного кода доступа – до 12 цифр.
Личный код служит для дополнительного ограничения доступа в помещение, например, в ночное время (рекомендуется 6-12 цифр). При использовании личного кода общий код и ключи ТМ автоматически блокируется. Включение общего кода и ключей ТМ производится при наборе личного с дополнительной цифрой « 0 » перед кодом.
6. Программирование количества введенных цифр, после которого происходит блокировка набора общего кода – до 99 цифр.
7. Программирование длительности блокировки набора общего кода от 2 мин. до 4 часов, в т.ч. только до разблокировки личным кодом.
8. Выключение блокировки от подбора кода.
9. Разблокировка набора общего кода личным кодом.
10. Программирование типа замка - электромеханический или электромагнитный замок.
11. Программирование длительности включения замка от 1 до 10 сек.
3. Инструкция по эксплуатации
Вызов абонента
Для вызова абонента нажмите кнопку «Вызов» при этом в кодовой панели и видеомониторе раздастся сигнал вызова. При нажатии на видеомониторе кнопки открывания замка производится разблокировка замка, сопровождаемая звуковым сигналом.
Вход по ключам ТМ
Коснитесь ключом ТМ контактного устройства, если ключ был записан в память панели происходит открывание замка, сопровождаемая звуковым и световым сигналом, если не записан - раздается звуковой сигнал низкого тона и замок не открывается. Если раздается одиночный звуковой сигнал и замок не открывается, значит включена блокировка ключей ТМ личным кодом.
Набор кода доступа
Нажатие кнопок сопровождается звуковым сигналом. При правильном наборе кода доступа происходит разблокировка замка, сопровождаемая звуковым и световым сигналом. При неправильном наборе кода повторите набор. Пауза при вводе цифр
во всех режимах не должна превышать 5 сек.
Использование личного кода доступа
Личный код доступа осуществляет разблокировку замка, а также блокирует и разблокирует общий код доступа:
а) [личный код]⇒ разблокировка замка и блокировка общего кода и ключей ТМ
б) [0] + [личный код]⇒ разблокировка замка и разблокировка общего кода и ключей ТМ
Работа панели при блокировке общего кода доступа
При попытке подбора кода, когда количество введенных цифр достигнет запрограммированного значения происходит блокировка набора общего кода, при этом прекращает действовать звуковая индикация нажатия кнопок. Выход из режима блокировки производится автоматически, по истечении заданного времени, или при помощи личного кода. При блокировке набора общего кода личным кодом звуковая индикация нажатия кнопок сохраняется.

Установка начальных параметров
1.Соединить провод "Нач. установки" с проводом "+12В"
2.Набрать на панели код - "000000" и дождаться выполнения
начальных установок, которое после небольшой задержки
сопровождается продолжительным прерывистым звуковым и
световым сигналом.
3.Дождитесь загарания светодиода и отсоедините провод "нач. установка" от провода "+12В".
Начальные значения параметров приведены в таблице.
4.Технические характеристики
1. Напряжение питания - 12В.
2. Ток потребления : в дежурном режиме - 50мА
3.Ток нагрузки: для электромеханических замков - до 3А
для электромагнитных замков
- до 1А
4. Разрешающая способность - 380твл . 5. Линия связи с видиомонитором - 4-х проводная
6. Длина линии связи (сечение 0,2мм -до 200м
7. Габаритные размеры (Полис 62) -140х95х22мм
(Полис 63) -120х85х22мм
8. Материал корпуса и кнопок - сталь

5. Программирование Для входа в режим программирования: 1. Наберите на панели [0] [0] [0] [0] [0] [0]. 2. Подождите, пока не погаснет светодиод, далее наберите мастер-код. При правильно введённом мастер-коде светодиод кратковременно включится и погаснет, раздастся тройной короткий звуковой сигнал. Пауза при вводе цифр не должна превышать 5 сек. При неправильном вводе мастер-кода светодиод загорится постоянно. При этом необходимо повторить ввод мастер-кода с начала (с п.1) 4 Введите цифру номера режима и соответствующие данные (см. таблицу). После ввода данных следует подождать 5 секунд, что является признаком окончания ввода кода. Запоминание новых данных завершается тройным звуковым сигналом, сопровождаемым миганием светодиода и происходит выход из режима программирования. В случае ошибки ввода данных раздается звуковой сигнал низкого тона и происходит выход из режима программирования.
5. Программирование каждого следующего параметра начинать с п.1

Наименование программируемого

параметра

Номер режима

Кол-во

знаков

Допустимые знаки

Заводские установки

Программирование общего кода(1,2)

1

2 – 12

1234567890

123

Программирование личного кода(1)

2

3 – 12

1234567890

2674648

Программирование мастер кода

3

4 – 12

1234567890

12345678

Установка типа замка(5)

4

1

1 2

1

Установка времени работы замка(3)

5

1

1234567890

1

Установить число знаков до блокировки панели(4)

6

1 – 2

1234567890

16

Установить время блокировки кодовой панели(6)

7

1

1234567890

0

Вводновыхключей Touch Memory(7)

8

0

-

-

Удаление всех ключей Touch Memory(8)

9

3

000

-

Прим. 1 Новый общий или личный код не установятся, если будет найдено взаимное перекрытие цифровых последовательностей кодов. Недопустим личный код, состоящий из одних нулей.
Прим. 2 Если новая длина общего кода превысит число знаков заданных в сервисном режиме 6, значение установки последнего будет увеличено до новой длины общего кода. Прим. 3 Время работы замка вводится в секундах. Ввод [0] устанавливает время 10 секунд. Прим. 4 Попытка запрограммировать число знаков, меньше текущей длины общего кода приведет к выходу из сервисного режима без установки введенного значения.
Прим. 5 1 - электромеханический замок, 2 - электромагнитный замок Прим. 6 Таблица соответствия введенного знака и времени блокировки:

 Введенный знак

1

2

3

4

5

6

7

8

9

0

Время блокировки панели

2 мин

4 мин

8 мин

16 мин

32

мин

1

час

2 часа

4 часа

Бесконечно

Нет блокировки

Прим. 7. После ввода номера режима подождите 5сек.После короткого звукового сигнала и мигания светодиода Вставляйте последовательно ключи Touch Memory в контактное устройство. После правильно записанной информации каждого ключа раздается тройной короткой звуковой сигнал. Если ключ уже был записан ранее - сигнал низкого тона. !В конце нажмите любую кнопку на клавиатуре кодовой панели, светодиод загорится, что означает выход из режима программирования. Прим. 8 Наберите [9] [0] [0] [0], через 5 сек начнется удаление из памяти всех ключей ТМ, сопровождаемое прерывистой световой индикацией. 6. Устранение неполадок При возникновении сбоев в работе видеопанели на несколько секунд отключить, а затем включить питание. В случае продолжения сбоев произвести установку начальных параметров (см. п.3. Установка начальных параметров). Если при вызове абонента в видеопанели раздается звуковой сигнал низкого тона и не проходит сигнал "Вызов", это означает , что в линии провод "ЗВУК" замкнут с проводом "ЗЕМЛЯ". Найти и устранить неисправность.

7. Гарантийные обязательства
Гарантийный срок 1 год.
При выявлении в течение гарантийного срока неисправностей по вине изготовителя кодовая панель подлежит бесплатному ремонту или замене. Не подлежит гарантийному ремонту панель с неисправностями, связанными с неправильным подключением или подачей на неё напряжения более 15В, а также с механическими повреждениями.
