UNIT / U2 КОМПЛЕКТ ДЛЯ РАСПАШНЫХ ВОРОТ

РУКОВОДСТВО ПО УСТАНОВКЕ

UNIT/U2 - полностью автоматическая система для управления распашными воротами. UNIT/U2 прост в установке и управлении и обеспечивает высокий уровень надежности, что является результатом 20-ти летнего опыта работы CAME в данной области. Чтобы сделать работу установщика наиболее простой, все системы управления и безопасности собраны в одну упаковку. UNIT/U2 может управлять воротами до 3.6 м шириной (1.80м каждая створка).
Все оборудование в наборе UNIT/U2 соответствует стандарту безопасности UNI 8612. Гарантийный срок эксплуатации 12 месяцев, при соблюдении условий эксплуатации.

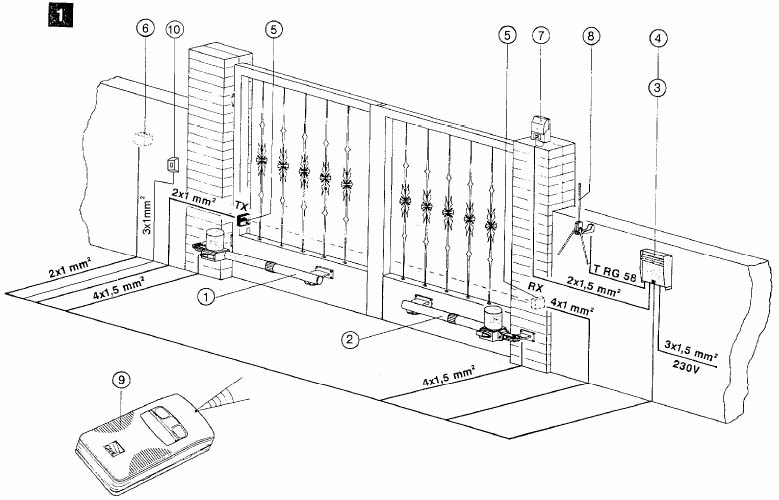

UNIT включает в себя следующее оборудование:
1. Левый редуктор 6. Ключ-выключатель
2. Правый редуктор 7. Сигнальная лампа
3. Блок управления 8. Антенна
4. Радиоприемник 9. Радиопередатчик (2шт.)
5. Фотоэлементы 10. нет
U2 включает в себя следующее оборудование:
1. Левый редуктор 6. нет
2. Правый редуктор 7. нет
3. Блок управления 8. Антенна
4. Радиоприемник 9. Радиопередатчик (2шт.)
5. нет 10. Панель управления PAG

Убедитесь в том:
- что структура ворот достаточно прочная и петли легко поворачиваются;
- что расстояние С не превышает 60 мм (50мм - для открывания на угол 120°).
Если расстояние С превышает эти значения, опора должна быть переделана так, чтобы указанные расстояния были соблюдены.



Тип

Угол

открывания

А

мм

В

мм

С Мах

мм

CLOK 3

90°

130

130

60

CLOK 3

120°

130

110

50

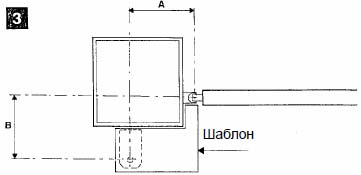

Установите заднюю скобу в соответствии с расстояниями А и В. Используйте для этого картонные шаблоны. Задняя скоба имеет дополнительные отверстия чтобы упростить установку редуктора или изменить угол открывания.

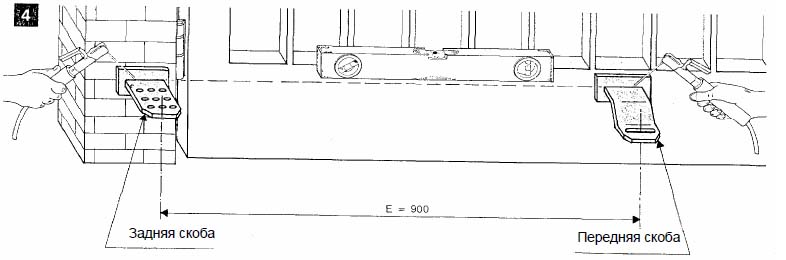

При закрытых воротах установить переднюю скобу на створку ворот. При этом передняя скоба должна находиться на горизонтальной оси задней (см.рис.) и расстояние между их центрами должно быть 900 мм

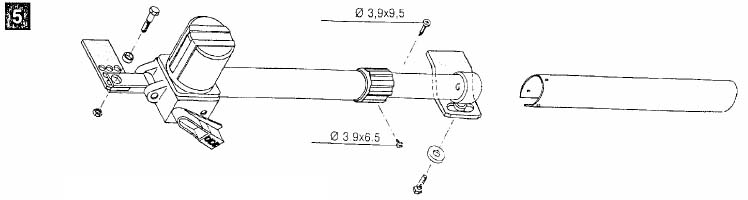

Установите редуктор на скобы.

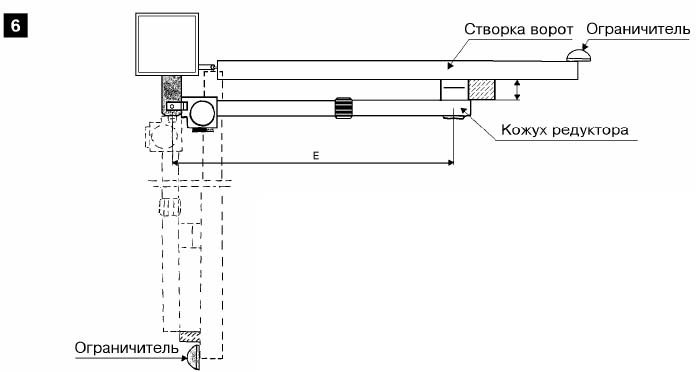

Убедитесь в том, что кожух редуктора не задевает за створку на всем пути движения ворот. Если кожух задевает за ворота, удлините переднюю скобу на минимальную длину, которая обеспечивает свободное движение.


Установите механические ограничители (которые должны быть прочно укреплены в земле) в точках максимального открывания и закрывания, чтобы ворота при движении не выходили за эти позиции.

Убедитесь, что расстояние Е составляет 900 мм при закрытых воротах

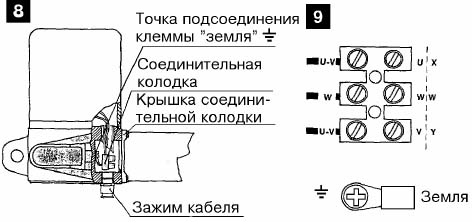

Подключение проводов к редуктору осуществляется в соответствии со схемой, приведенной на его корпусе.

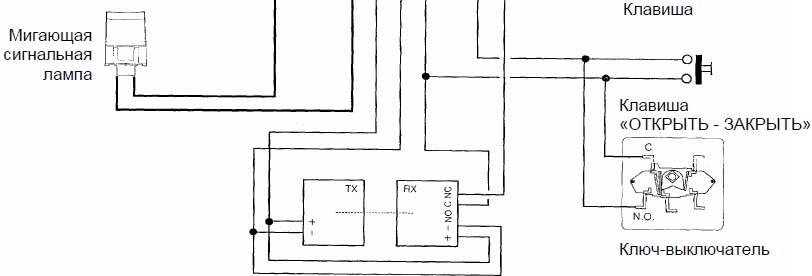

- Проведите кабель к фотоэлементам, сигнальной лампе и ключу-выключателю в соответствии со схемой (рис.11).

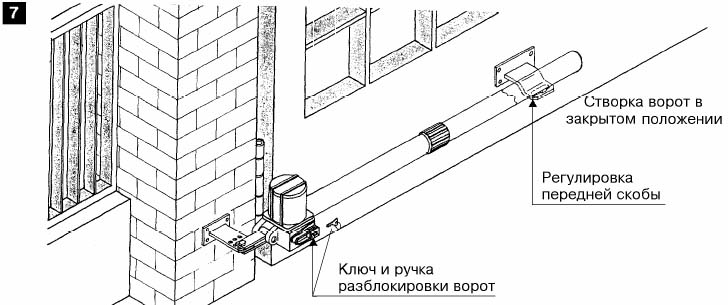

В случае пропадания питания используйте ключ для освобождения блокирующей системы и поверните ручку на 90°. Для возврата системы в автоматический режим, верните ручку в исходное положение.

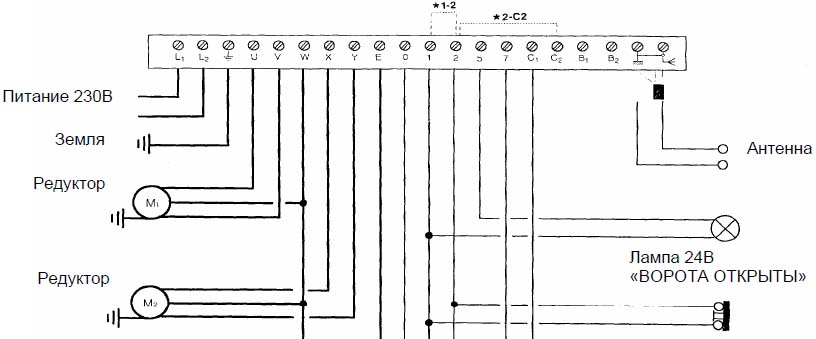

Электрическая схема подключения оборудования

Фотоэлементы безопасности, обеспечивающие
экстренное открывание в режиме закрывания
* Контакты 1-2 ,2-C1, 2-С2 - нормально-замкнутые (НЗ). Эти контакты должны быть соединены между собой перемычкой если они не используются (для дополнительного оборудования).
Схема управления:
- Система управления питается низким напряжением (24В) и защищена предохранителем 1,6А. Низкое напряжение также подается через клеммы 0-1 для питания дополнительного оборудования.
- Напряжение питания от сети 230 В подключается к клеммам L1-L2. Цепи питания 230 В защищены предохранителем 5 А.
Вспомогательные функции:
В автоматической системе UNIT/U2 возможны следующие вспомогательные функции:
1. “Присутствие оператора”. При этом ворота приводятся в движение только при нажатой кнопке управления (открыть-закрыть). При отпускании кнопки ворота останавливаютя. Для включения этой функции разомкните точки, отмеченные символом ножницы оХо на печатной плате.
2. Подключение сигнальной лампы, которая показывает, что ворота открыты (клеммы 1-5).
3. Подключение кнопки “открыть-закрыть” (клеммы 2-7).
4. Подключение кнопки =Стоп= (клеммы 1-2) (если эта кнопка установлена не ставьте перемычку 1-2)
Дополнительные функции безопасности

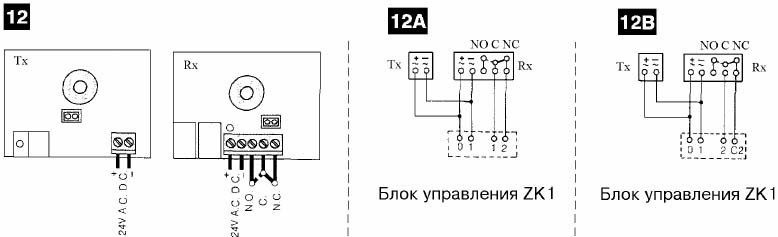

К блоку управления могут быть подключены дополнительные системы безопасной работы. Например, вторая пара фотоэлементов (рис.12), которая может быть использована для выполнения следующих функций:
- Полный стоп (полное отключение ворот без цикла автоматического закрывания). Движение ворот может быть возобновлено поворотом ключа выключателя или командой с пульта радиоуправления (рис.12А).
- Экстренное закрывание в режиме открывания (рис.12В)

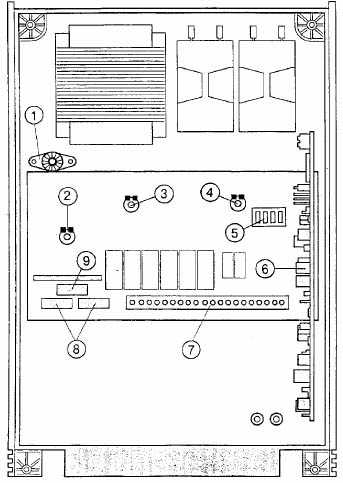

Регулировка

1. Переключатель усилия редуктора
2. TR2M - регулировка задержки 2-й створки ворот
3. TL - регулировка рабочего времени
4. TCA - регулировка автоматического закрывания
5. (*) - микропереключатели, используются для
выбора функций
6. Одноканальный радиоприемник
7. Соединительный разъем
8. Предохранитель 5А 230В
9. Предохранитель 1,6А 24В

(*) Выбор функций
1 не используется
2 ON - предварительное
зажигание лампы включено
2 OFF - предварительное зажигание лампы выключено
3 ON - функция обнаружения препятствия (когда ворота находятся в конце траектории движения включена
3 OFF - выключена
4 ON - автоматическое закрывание включено
4 OFF - выключено

- Подстроечный резистор T.L. позволяет регулировать время работы редуктора после начала цикла открывания или закрывания в интервале от 2 до 60 секунд.

- Подстроечный резистор TR2M устанавливает задержку закрывания второй створки ворот 3-7 секунд.

- Подстроечный резистор T.C.A. устанавливает время автоматического закрывания от 3 до 30

секунд, если эта функция включена микропереключателем 4. (При получении команды =Полный стоп= эта функция будет отключена).
