Блок памяти VM-16H (VM-32H)
к монитору видеодомофона DPV-4HP (Commax Co. Ltd)
Блок памяти VM-16H предназначен для сохранения и последующего воспроизведения 16 (32) кадров видеоизображения, полученных при помощи комплекта – видеодомофона DPV-4HP и внешней видеокамеры. Система записи – «револьверного» типа – при заполнении всех 16 (32) ячеек памяти, 17(33)-й кадр пишется на место 1-го, 18(34)-й – на место 2-го и т.д.

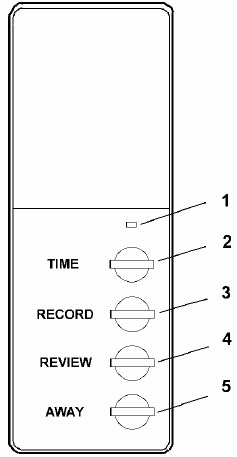

Органы управления блока памяти:
1 - световой индикатор;
2 – кнопка установки времени;
3 – Кнопка записи;
4 – Кнопка просмотра;
5 – Кнопка постановки на дежурство (AWAY).
Схему подсоединения блока памяти к монитору смотри в описании на монитор DPV-4HP.
Режим AWAY:
Когда Вы собираетесь покинуть помещение – нажмите данную кнопку – световой индикатор 1 при этом загорится (т.е. память включилась в режим дежурства – нажатие кнопки вызова на внешней панели с камерой приведет к записи кадра в память). Минимальная пауза между повторными нажатиями, приводящими к записи следующего кадра – 90 секунд. Данная пауза предназначена для защиты уже записанных кадров памяти от переполнения в случае так называемого «нервного» посетителя, нажимающего Вашу кнопку много раз подряд.
Режим ЗАПИСЬ:
Поднимите трубку и нажмите данную кнопку для сохранения кадра принудительно из помещения.
Режим ПРОСМОТР:
Работает при не горящем световом индикаторе и предназначена для просмотра ранее записанных кадров с меткой времени. Каждое следующее нажатие на эту кнопку приводит к
просмотру следующего кадра.
Установка времени:
Нажмите кнопку “MONITOR” на мониторе. Для установки времени в сторону увеличения поднимите трубку и нажимайте кнопку TIME на блоке памяти, для уменьшения – оставьте трубку лежать и нажимайте кнопку TIME.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Питание………………14 В постоянного тока от монитора;
Кол-во кадров………16 (32);
Потребляемый ток…170 мА макс.;
Размеры………………66х208х58 мм.
