Настенный монитор для видеодомофона DPV-4KE (Commax Co. Ltd.)

Внимание! Прежде чем начать пользоваться данным оборудованием внимательно прочтите данную инструкцию.
Требования безопасности.
Запрещается:
- вскрывать корпус монитора во время его функционирования (опасное напряжение);
- производить изменение схем вне специализированных сервисных организаций;
- использовать сетевые кабели и розетки, не соответствующие используемым в мониторе стандартам;
- располагать монитор на ненадежных поверхностях, где перемещение людей может создать опасность опрокидывания;
Избегайте:
- попадания на корпус и внутрь монитора едких, жидких, химически активных веществ, а также металлических предметов;
- размещения монитора и окружающих предметов таким образом, что они будут препятствовать естественной вентиляции и охлаждению в процессе работы;
- помещения монитора в условия повышенной или пониженной температуры и влажности, воздействия сильных электромагнитных полей, яркого направленного на кинескоп света;
- использования нестандартных источников питания;
При очистке монитора необходимо полностью отключить его от сети и не использовать жидкие моющие средства.
Монитор предназначен для просмотра изображения от внешней видеокамеры (видеопанели) и звукового вызова при приходе посетителя. Возможно подключение дополнительного монитора, аудио трубки, замка.
Комплект поставки:
1. Монитор………………………………………….……1 шт.
2. Трубка……………………………………………….…1 шт.
3. Металлическая скоба для крепления………….1 шт.
4. Болты для крепления скобы…………………….2 шт.
5. Болт для фиксирования монитора на скобе…1 шт.
6. Разъем (кабель 49)………………………………….1 шт.

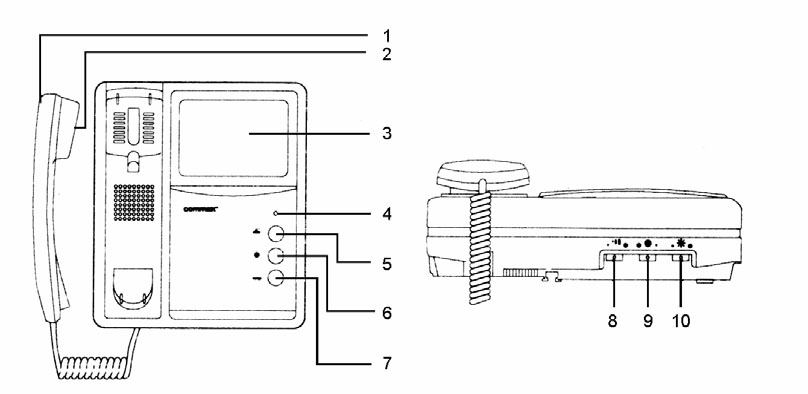

Внешний вид и органы управления монитора

Где:
1 - Переговорная трубка;
2 – Динамик. (Воспроизводит звук звонка при приходе посетителя);
3 – Экран монитора;
4 – Индикатор питания;
5 – Кнопка МОНИТОР (при нажатии экран включается и отображает видеоинформацию, если камера подключена к монитору);
6 – Кнопка вызова;
7 – Кнопка открытия двери;
8 – Переключатель уровня громкости звонка;
9 – Переключатель питания;
10 – Переключатель уровня яркости;
11 – Кабель питания.

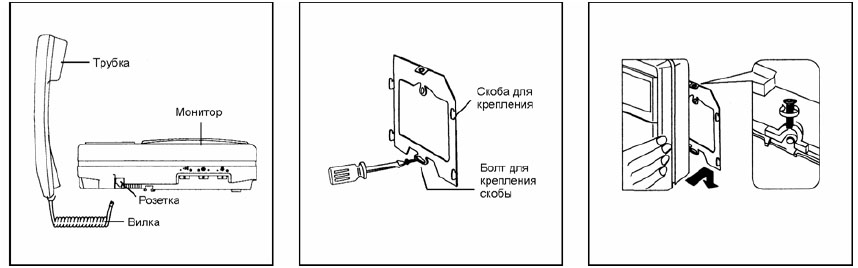

Порядок установки монитора
1. Подключите трубку
2. Установите монитор на стену
A. Прикрепите металлическую скобу к стене.
B. Соедините монитор с камерой и дополнительной трубкой.
C. Надвиньте монитор так, чтобы он плотно «сел» на крючки скобы. При необходимости зафиксируйте монитор сверху фиксирующим болтом к отогнутой планке с отверстием на скобе.

Схема коммутации внешних устройств к монитору
Основная схема

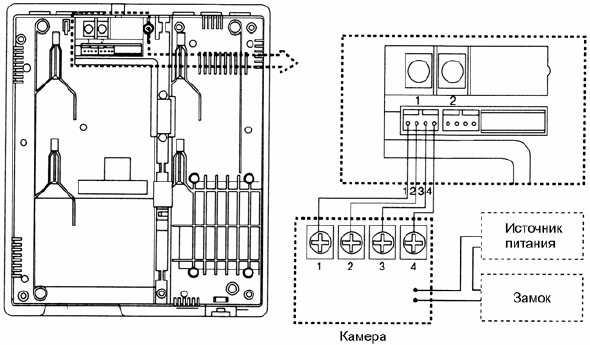

1 камера + 1 монитор

Основная схема

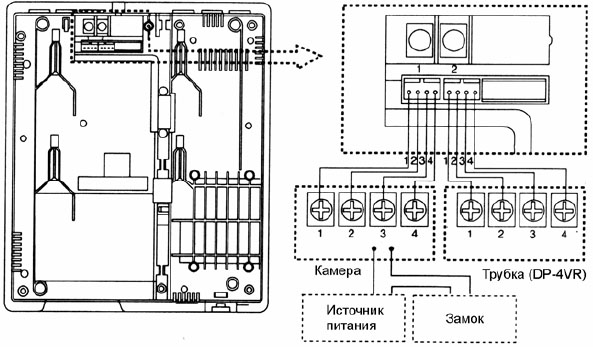

1 камера + 1 монитор + 1 переговорная трубка

Вариант 2

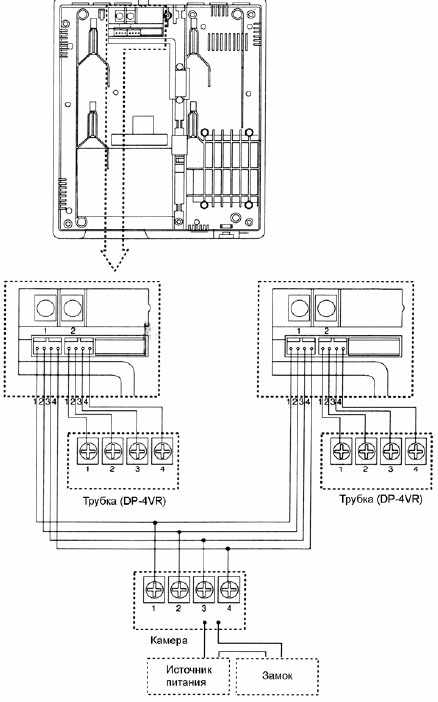

1 камера + 2 монитора + 2 переговорные трубки

Работа с монитором
При нажатии посетителя на кнопку внешней вызывной панели экран монитора загорается и звучит звонок домофона. После поднятия трубки Вы можете вести двусторонний разговор с посетителем, наблюдая его на экране. После того как вы положили трубку на место, экран отключается. Возможно принудительное включение экрана для просмотра информации от видеокамеры с помощью нажатия кнопки MONITOR. Если Вы не положили переговорную трубку в течении 20 секунд – экран отключается самостоятельно.
Поиск и устранение неисправностей

Неисправность

Возможная причина

1

Устройство не работает

(индикатор питания не горит).

• Кабель питания не включен в розетку или отсутствует напряжение питания.



• Переключатель питания находится в положении OFF (выключено).

• Сгорел предохранитель.



2

Устройство не работает (индикатор питания горит тускло).

Замыкание в проводах между монитором и камерой.

3

Работает вызов и связь, но нет изображения на экране.

• Не отрегулирована яркость.

• Кабель от камеры вставлен в разъем для подключения трубки.



4

Работает вызов и связь, но нет звукового сигнала.



• Неисправна камера.



5

Искаженное изображение или звуковые шумы.



• Скачки напряжения в сети.



Технические характеристики
Питание:
100-240 В, 50/60 Гц.
Потребляемая мощность:
Макс: 23 ВА, в режиме ожидания: 6 ВА.
Тип ЭЛТ:
ч/б 4” плоский кинескоп.
Звук звонка:
2-х тоновый электронный сигнал.
Звуковая система:
дуплексная с помощью трубки.
Максимальная длина кабеля между монитором и камерой:
50 м.
Рабочая температура:
от –10 до + 40 градусов.
Вес:
1,7 кг.
Размеры:
191х222х59 мм.
