Цифровой Видеорегистратор. Руководство пользователя.

1. Основные элементы управления.
1.1. Включение
Если цифровой видеорегистратор(DVR) правильно подключен (См. Раздел
2), то после включения кнопки питания устройство готово к работе.
1.1.2. Режим просмотра видеоизображения
После включения кнопки «Power» на задней панели устройства, DVR
автоматически начинает работу в режиме просмотра видеоизображения(View
Mode). В этом режиме DVR отображает на экране текущую картинку,
получаемую с подключенных видеокамер.
1.1.3. Выбор камеры для вывода видеоизображения

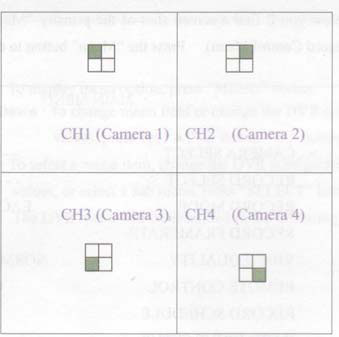

DVR поддерживает пять (1,2,3,4, ALL (все камеры)) режимов вывода
видеоизображения. Для выбора нужного режима используйте кнопки
управления, расположенные на передней панели устройства (См. Рис.1). По
умолчанию DVR установлен в режим квадратора(4-е камеры на экране).

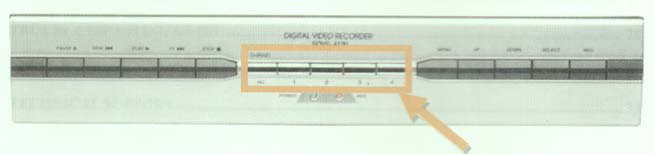

Рисунок 1.

1,2,3,4 – кнопки выбора 1,2,3,4 каналов, к которым подключены камеры.
ALL(Все) – режим квадратора.
1.1.4. Основные функции
Основными функциями системы являются запись(Rec) и
воспроизведение(Play) видеоизображения.

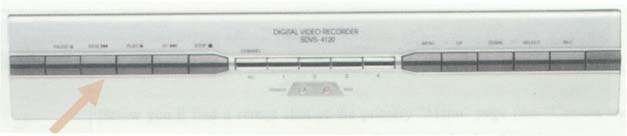

Запись (Rec)
Запись включается нажатием кнопки «Rec» на передней панели устройства.

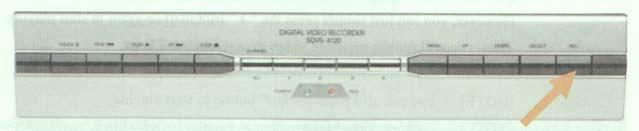

Рисунок 2.

После нажатия кнопки «Rec» на изображении выбранной камеры/камерах
появится значок  , что означает, что видеоизображение записывается в архив.
После нажатия кнопки STOP(Остановить) запись будет остановлена и значок
исчезнет с c экрана.
Воспроизведение (Playback)
Нажмите кнопку  Play 2 раза, чтобы немедленно начать воспроизведение.
После нажатия кнопки Play 1 раз откроется меню выбора временного
отрезка видеозаписи.
Примечание. Воспроизведение также можно начать, нажав кнопку «Select».

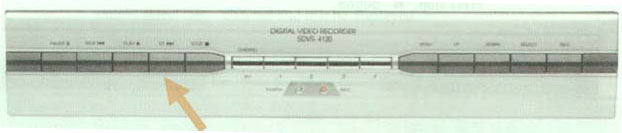

 Перемотка вперед (Fast Forward (FF)

Рисунок 3.
Нажав   эту кнопку вы сможете перемотать запись вперед и при
дальнейшем нажатии выбрать одну из возможных скоростей в 2 / 3 / 4 раза быстрее.
Перемотка назад (Rewind (Rew)

Рисунок 4.
  Кнопка позволяет быстро перемотать запись назад.
Нажав кнопку, пауза (Pause)  вы можете остановить картинку во время
воспроизведения записи.



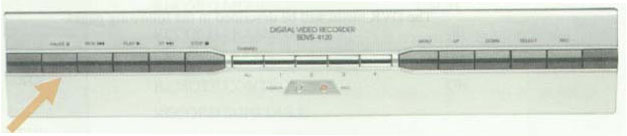

Рисунок 5.
Нажмите кнопку Стоп (Stop) для остановки воспроизведения.

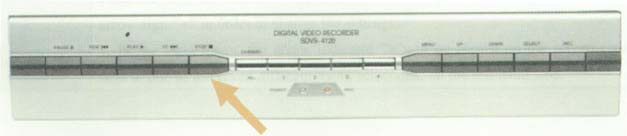

Рисунок 6.

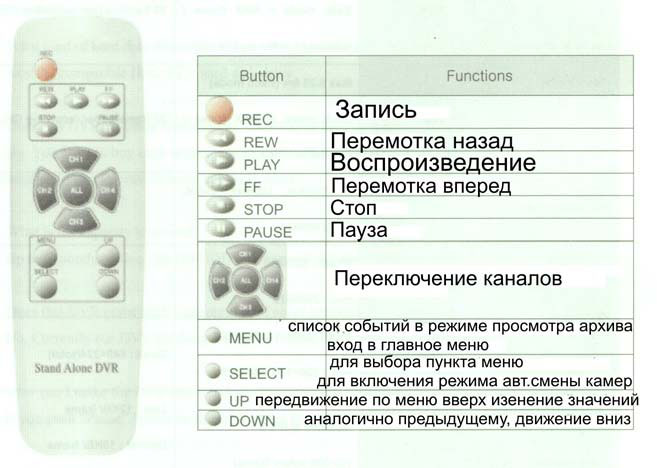

Используйте следующие 4-е кнопки для навигации по меню(См.Рис.7)

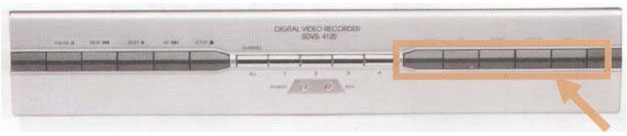

Рисунок 7.
Menu (Меню) – открывает меню настроек DVR.
Up/Down (Вверх/Вниз) – для передвижения по пунктам меню вверх/вниз или
для изменения настроек DVR.
Select (Выбрать) – для выбора пункта меню, для изменения настроек DVR,
для открытия подменю.

2. Настройка системы, основные пункты меню
2.1. Главное меню



MAIN

MENU

> CAMERA SELECT (выбрать, с какой

камеры вывести изображение)

1.2.3.4



RECORD SELECT (выбрать, с какой

камеры записать изображение)

1.2.3.4



RECORD MODE (выбрать режим записи)

EACH (Каждый)



RECORD FRAMERATE (скорость

записи)

30



VIDEO QUALITY (качество записи)

NORMAL



RECORD SCHEDULE

(график записи)





HARD DRIVE SETUP

(настройки жесткого диска)





OPTION MENU





Для навигации по пунктам меню

используйте кнопки UP/DOWN. Для

выбора пункта меню используйте

SELECT.

Для выхода из меню нажмите кнопку

Меnu.





CAMERA

SELECT

(выбрать с

какой

камеры

вывести

изображение)

К DVR можно подключить до 4-х камер. Используйте кнопки

на передней панели устройства для выбора камер, которые

будут отображаться в режиме просмотра (PLAY).

Так же можно выбрать 16 шаблонов вывода видеокамер на

экран. Рассмотрим пример:

1.(----), все камеры отключены;

2.(1,2,3,4), все камеры выводятся на экран;

3.(---4), только 4-ая камера выводится на экран;

4.(1 2 – 4), выводятся 1,2,4, камеры и т.д.

RECORD

SELECT

(выбрать с

какой камеры

записать

изображение)

DVR поддерживает два режима записи:

1. EACH.

2. QUAD.

Режим EACH – в этом режиме на экран выводится

изображение только с одной камеры. Для переключения

камер используйте кнопки на передней панели устройства.

Режим QUAD – в этом режиме на экран выводятся

одновременно 4-е камеры.

VIEW

CONTROL

(управление

просмотром)

Если в предыдущем меню установлен режим EACH, то

используя кнопки (См. Рис.1) вы можете выбрать нужную

камеру для просмотра.



Вывод канала 1 на весь экран



Вывод канала 2 на весь экран



Вывод канала 3 на весь экран



Вывод канала 4 на весь экран



Вывод 4-х в режиме квадратора

 RECORD SCHEDULE
Выберите в меню RECORD SCHEDULE , появится график-расписание.
24 сегмента графика представляют собой 24 часа (один день). Кнопками
и  переведите курсор на нужное время и нажмите кнопку SELECT ,
выбрав режим записи на каждый час.
Три режима записи:
? Буква Т обозначает режим постоянной записи (CONTINOUS
RECORDING), при котором запись ведется постоянно.
? Буква S означает режим по срабатыванию сигнального датчика
(SENSOR ALARM). Регистратор ведет запись при срабатывании
любого сигнального датчика, соединенного с регистратором.
? Буква M означает режим записи по возникновению движения.
? Символ означает режим «нет записи» (NO RECORDING).

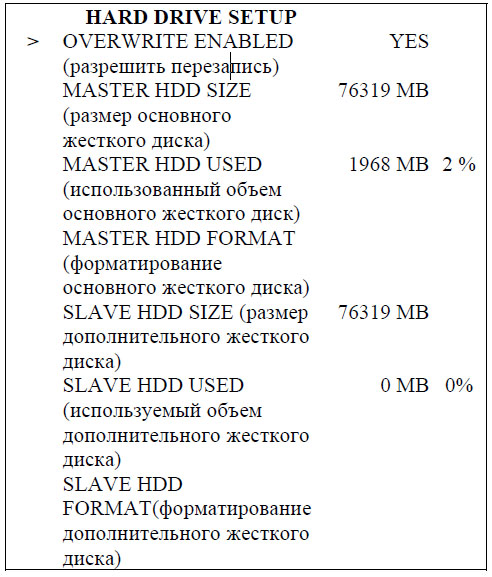

HARD DRIVE SETUP
Выберите в меню HARD DRIVE SETUP и нажмите кнопку SELECT.
Появится субменю:

Данное меню отражает емкость жесткого диска, использованную емкость
жесткого диска и процентное соотношение. Кроме того, оно позволяет
пользователю:
? Форматировать жесткий диск
? Разрешать вести перезапись на жестком диске.
1. OVERWRITE ENABLED
YES: Если жесткий диск заполнен, а запись продолжается, регистратор
перейдет на режим перезаписи OVERWRITE, то есть самые давние
данные будут стерты и вместо них будут записаны новые.
NO: Если жесткий диск заполнен, регистратор прекратит запись.
2. HDD FORMAT
Чтобы отформатировать задействованный жесткий диск, пользователь
должен ввести пароль для автоматического форматирования жесткого диска.
Пароль, заданный производителем по умолчанию: “111111”.

2.2. Дополнительное меню

OPTION MENU

>    SENSOR SETUP (настройка      датчиков)

      MOTION SETUP (настройка охранных

зон)

      CHANNEL ROTATION(смена каналов)

      PASSWORD CHANGE (смена пароля)

      VIDEO FORMAT (выбор формата

вывода видеоизображения)

TIME SET (установка времени)

SENSOR SETUP (настройка датчиков)

SENSOR RECORD TIME
ALARM OUT TIME
CHANNEL-1 NOT INSTALLED
CHANNEL-2 NOT INSTALLED
CHANNEL-3 NOT INSTALLED
CHANNEL-4 NOT INSTALLED

1. SENSOR RECORD TIME
Когда активируются датчики, они запускают механизм записи. Время
продолжительности записи можно установить нажатием кнопки SELECT.
2. ALARM OUT TIME
Когда активируется датчик, подключенный к регистратору, регистратор
запускает звуковой сигнал и реле.
3. CHANNEL-1-4.
Для каждого канала можно выбрать одну из 3-х настроек:
NOT INSTALLED – датчик не подключен
NORMAL-CLOSE (нормально замкнутый тип датчика)
NORMAL-OPEN (нормально разомкнутый тип датчика)

Примечание. Существует два типа тревожных датчиков: 1) Normal Open (Нормально
разомкнутый) – срабатывает при замыкании электрической цепи. 2) Normal
Closed(Нормально замкнутый) – срабатывает при разрыве электрической цепи.

MOTION SETUP (настройка охранных зон)

RECORD TIME
ALARM OUT TIME
CHANNEL-1 ENABLE
CHANNEL-1 ENABLE
CHANNEL-1 ENABLE
CHANNEL-1 ENABLE
SENSITIVITY NORMAL
CHANNEL POP-UP ON

1. RECORD TIME
Когда на экране появляется движение, включается механизм записи. Время
продолжительности записи можно установить нажатием кнопки SELECT(от
5-30сек).
2. ALARM OUT TIME
Когда активируется датчик, подключенный к регистратору, регистратор
запускает звуковой сигнал и реле.
3. CHANNEL-1-4.
Для каждого канала можно выбрать одну из 2-х настроек:
ENABLE – режим записи при возникновении движения включен.
DISABLE - режим записи при возникновении движения отключен.
4. SENSITIVITY – чувствительность программного датчика движения.
Программный датчик движения поддерживает три уровня
чувствительности: HIGH (высокий), NORMAL (обычный), LOW (низкий).
5. CHANNEL POP-UP – ON/OFF (вкл./выкл.) Вывод канала, на котором
появилось движение на полный экран в течение 3сек.
CHANNEL ROTATION – автоматическое переключение каналов(1-4).
ROTATION TIME – время отображения каждого канала на экране до
переключения на следующий канал.

PASSWORD CHANGE
Нажимая кнопку SELECT , войдите в следующее субменю.

CURRENT

PASSWORD (пароль,

действующий в

данный момент)

NEW PASSWORD

(новый пароль)

PASSWORD

CONFIRM

(подтверждение

пароля)



_ _ _ _ _ _





_ _ _ _ _ _





_ _ _ _ _ _



Пароль, заданный производителем по умолчанию: “111111”

Нажимая данные кнопки на передней панели, введите действующий пароль,
новый пароль и повторно введите новый пароль для подтверждения. Кнопки
означают цифры, написанные над ними.
VIDEO FORMAT – Формат вывода изображения NTSC/PAL.
TIME SET – установка текущего времени.
PLAYBACK CONROL – управление воспроизведением из архива:
1. После нажатия кнопки PLAY, DVR автоматически начнет
воспроизводить не просмотренную видеозапись из конца архива.
2. Нажмите МENU во время воспроизведения, затем нажмите кнопку
«>>» укажите время начала и конца отрезка видеозаписи, нажмите
PLAY для просмотра выбранного фрагмента.
3. Во время просмотра видеозаписи можно выводить видеокамеры 1,2,3,4,
на полный экран, используя кнопки(1,2,3,4), расположенные на
передней панели DVR. Данная функция работает, только если пункт
главного меню «Record Mode» установлен в EACH.
4. Для временной остановки воспроизведения нажмите кнопку
PAUSE(пауза).
5. Для перемотки назад нажмите кнопку << «Rewind»
6. Для перемотки вперед нажмите кнопку >> «FF».

3. Установка системы, подключение устройств.

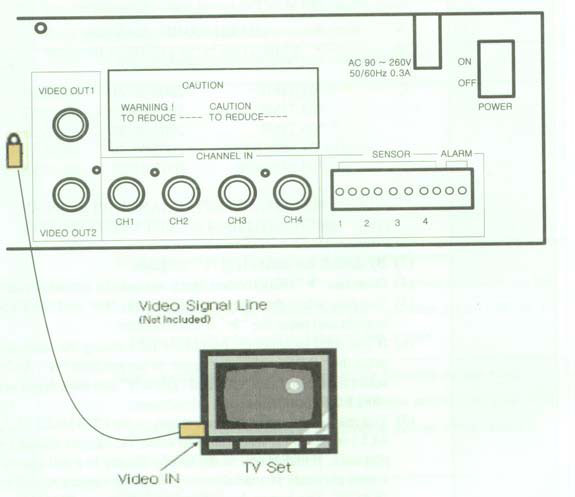

3.1. Подключение DVR к монитору.
Для просмотра видеоизображения необходимо подключить DVR к
охранному монитору, как показано на рисунке:

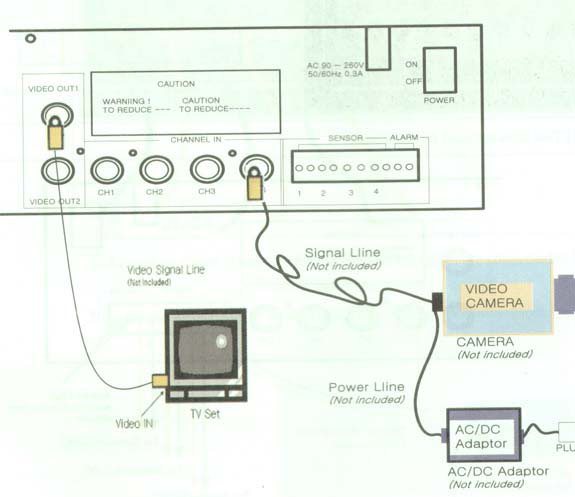

Рисунок 8.

3.2. Подключение видеокамер.
1. Подключите DVR к монитору
2. Подключите видеокамеру к DVR
3. Подключите питание к видеокамере.

Рисунок 9.

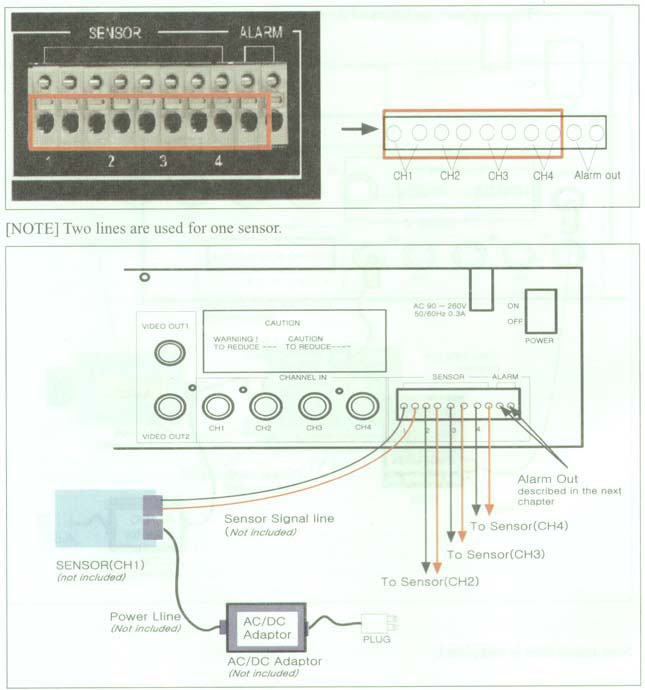

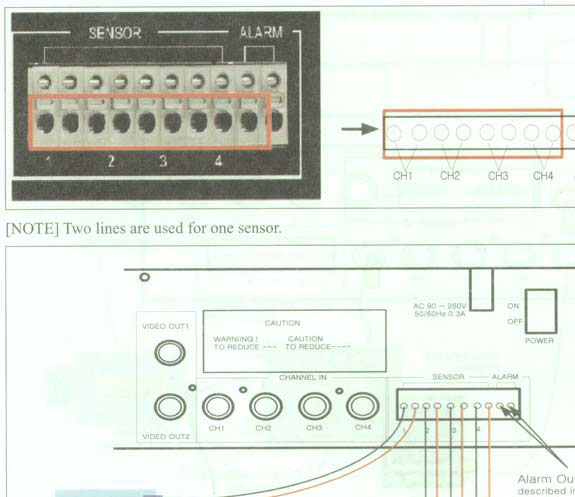

3.3 Подключение охранных датчиков
К DVR можно подключить 4 охранных датчика, по одному датчику на
каждый канал. Произведите подключение так, как показано на рисунке:

Рисунок 10.

3.3.1. Подключение питания к охранным датчикам
Подключите AC/DC адаптер к разъему питания датчика и включите адаптер
в сеть.

3.4. Подключение сигнального датчика (сирены)
К DVR имеет 1 разъем для подключения сигнального датчика (сирены).
Сирена срабатывает одновременно с одним из 4-х охранных датчиков.

Рисунок 11.

4. Спецификации

Деталь

Описание

Формат видео входа

NTSC/PAL



Канал видео входа

4 канала



Канал видео выхода

2 канала




NTSC

В реальном времени



PAL

В реальном времени



NTSC

В реальном времени Настраивается макс.30 к/сек.



PAL

В реальном времени Настраивается макс.25 к/сек.



NTSC

30 кадров в секунду / 4 канала



PAL

25 кадров в секунду / 4 канала

Режим записи

Авто постоянно/по срабатыванию датчика / по

расписанию/ вручную

Разрешение

Вывод

520 TVL

NTSC: 720 x 480; PAL: 720 x 576



Запись

520TVL

NTSC: 720 x 480; PAL: 720 x 576

Симплекс

Да

Формат сжатия

MJPEG

Жесткий диск (IDE type)

Maximum: 130GB HDD x 2

(1 внутренний съемный master HDD,

1 внешний съемный slave HDD)

Создание копии (Архивирующее

устройство)

Съемный HDD, VCR

Поиск

По дате, по времени, по камере

Скорость вопроизведения

1x, 2x, 4x, 8x

Длительность записи по

срабатыванию датчика

30/25/20/15/10/5 секунд.

Вход и выход для сигнального

Датчика

4 x входа, 1 x выход

Защита паролем

Для HDD

Восстановление после отключения

Электроэнергии

Автоматическое восстановление

Электроснабжение

90~260Vac импульсный, 33Watts

Температура действия

-10°C ~ 45°C

5. Описания функций кнопок ИК-пульта

Рисунок 12.

Назад в раздел

Вверх

Вход в интернет-магазин

Заказ обратного звонка
