Беспроводный интерфейс UC-281

UC-281 – 8-ми зонный интерфейс, который подключает беспроводные извещатели JA-60 к проводным контрольным панелям. Более того, он может принимать сигналы от радиобрелков RC-xx. При необходимости расширения могут использоваться модули UC-282 для увеличения количества зон до 40.

Технические характеристики
Питание 12 В постоянного тока, (10,5В – 16,0В)
Ток потребления 50мА (все реле выключены), максимально
150мА
Выходы зон Z1-Z8 8 реле 50 мА/50В с общей клеммой СОМ1
Выходы НСД,
неисправности и
аккумулятора
3 реле 50 мА/50В с общей клеммой СОМ 2
Рабочая частота 433,9 МГц
Рабочий диапазон с JA
60
100м (открытое пространство)
Рабочий диапазон с
RC
30м (открытое пространство)
Рабочая среда Использование внутри помещений
Диапазон рабочих
температур
от -10ºС до +70ºС
Рабочая влажность максимально 90 %
Габариты 188 х 135 х 40 мм
Масса 800 гр
Комплект поставки: электронная плата, металлический корпус,
антенна, шурупы, дюбеля и инструкция по установке.

Установка
Электронный модуль UC 281 вмонтирован в металлический
корпус (защищен контактом НСД). Корпус должен быть
установлен на стене с антенной в вертикальном положении. Не
устанавливайте устройство вблизи металлических конструкций
или любых других объектов, которые могут препятствовать
передаче радио сигналов.
Проложите провода через отверстие в задней части корпуса. При
помощи предусмотренных шурупов закрепите корпус на
выбранном вами месте. Подключите антенну и контакт НСД.

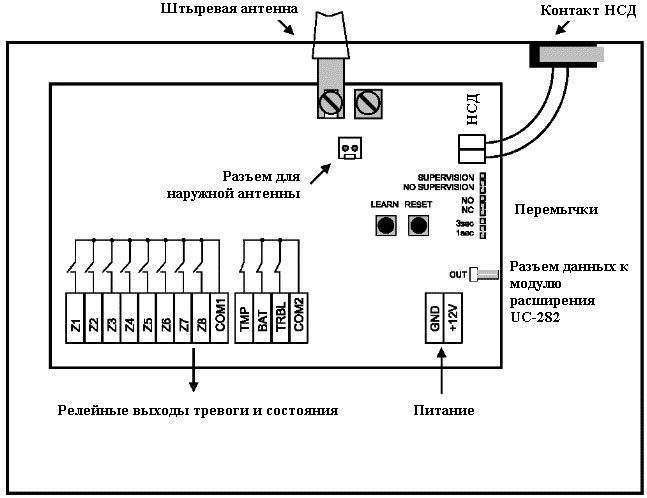

Клеммы
Z1-Z8 контакты выходов реле зон 1-8, максимально
50мА/50В, длительность импульса может быть
установлена перемычкой 1s/3s, при помощи
перемычки NO/NC можно установить нормально
закрытый или нормально открытый режим.
COM1 общая клемма реле Z1-Z8.
TMP выход реле НСД (сигнал НСД от беспроводного
извещателя, беспроводной сирены или
переключателя НСД UC-280), максимально
50мА/50В.
BAT выход низкого заряда аккумулятора (сигнал
низкого заряда аккумулятора от беспроводных
извещателей 1-8 или беспроводной сирены),
максимально 50мА/50В.
TRB выход реле неисправности (сигнал неисправности
от беспроводных извещателей 1-8 или
беспроводной сирены, например обрыв связи),
максимально 50мА/50В.
COM2 общая клемма реле ТМР, ВАТ и TRB.
GND общая клемма подачи питания.
+12V клемма подачи питания.
TAMPER пара клемм для подключения шлейфа НСД.

Разъемы
OUT разъем данных для связи с модулем расширения UC
282.
ANT разъем для наружной антенны AN-01A (при
использовании AN-01A, штыревая антенна должна
быть отключена).
Клавиши Настройки
LEARN при недлительном нажатии на эту клавишу, вы
можете прокрутить для просмотра режимы обучения
(learning modes) зон Z1-Z8 (выбранный канал
индицируется миганием красного светодиода.
RESET при недлительном нажатии на эту клавишу, режим
обучения выбранной зоны будет закрыт. Если вы
нажмете на эту клавишу более 3 секунд, выбранная
зона будет удалена (подтверждается миганием
светодиодов ТМР, ВАТ и TRB). Если вы нажмете на
эту клавишу более 6 секунд, все зоны будут удалены
(подтверждается миганием всех светодиодов).
Примите во внимание, что для удаления всех зон
необходимо войти в режим обучения для одной из
зон.
Перемычки:
1s/3s настройка длительности импульса на 1 или 3
секунды для выходных реле Z1-Z8.
NO/NC установка нормально замкнутого и нормально
разомкнутого режимов выходных реле Z1-Z8 (TMP,
BAT и TRB – нормально замкнуты).
Supervision Регулярная проверка связи с беспроводными
извещателями может быть отключена (положение
NO SUPERVISION). Настройка этой функции
рекомендуется в местах с сильными
радиопомехами. При включении функции контроля,
сбой связи активирует выходное реле TRB.
Светодиоды:
POWER зеленый светодиод индицирует наличие источника
питания
Z1-Z8 • светодиод горит зеленым, когда соответствующая
зона занята;
• светодиод горит красным, когда активирован
извещатель зоны;
• светодиод мигает красным, когда
соответствующая зона в режиме обучения;
• светодиод мигает красным вместе со
светодиодами ТМР, ВАТ и TRB = контакт НСД,
низкий заряд аккумулятора или сигнал
неисправности в этой зоне;
TMP тревога НСД – мигает вместе со светодиодом
соответствующей зоны каждые 3 сек.
BAT низкий заряд аккумулятора – мигает вместе со
светодиодом соответствующей зоны каждые 3 сек.
TRB неисправность или потеря связи – мигает вместе со
светодиодом соответствующей зоны или сирены
каждые 3 секунды.

Регистрация беспроводных компонентов
Регистрация извещателей
• Используя клавишу LEARN выберите зону Z1-Z8.
• Извещатели JA-60А будут зарегистрированы после
подключения батареек или подачи питания.
• Успешное обучение индицируется красным
светодиодом.
• Если вы регистрируете компонент к новой зоне, то он
переместится в нее из предыдущего места.
• К каждой зоне может быть зарегистрирован только один
извещатель.
Регистрация радиобрелков
• Используя клавишу LEARN выберите зону Z1-Z8.
• Радиобрелки RC-xx регистрируются путем нажатия
кнопки (в импульсном режиме). Можно
зарегистрировать кнопку А, В, или две кнопки сразу.
• Радиобрелки RC-11 или RC-22 могут быть
зарегистрированы к любой зоне в режиме ВКЛ/ВЫКЛ
путем нажатия двух кнопок на время не меньше 5
секунд. После этого, если нажать кнопку А, то
соответствующее реле включится, а если кнопку В – то
выключится.
• Если вам необходимо зарегистрировать и двойное
нажатие и режим ВКЛ/ВЫКЛ, то режим ВКЛ/ВЫКЛ
должен быть зарегистрирован первым.
• Успешная регистрация индицируется красным
светодиодом.
• Если вы регистрируете радиобрелок к новой зоне, то он
переместится со своего предыдущего места.
• К каждой зоне может быть зарегистрирован только один
радиобрелок.
Удаление компонентов
Если вы захотите удалить какой-либо компонент с UC-281, то
используйте клавишу RESET (процесс удаления описан в
параграфе «Клавиши Настройки»).
Расширение на большее количество зон.
Если 8 зон недостаточно, то вы можете использовать модули
расширения UC-282. Каждый модуль UC-282 обеспечивает 8
дополнительных зон. Возможно использование до 4 модулей
расширения с UC-281. Модули соединены разъемами IN и OUT, а
длина проводов не должна превышать 1 метра. К каждому модулю
UC-282 питание должно подаваться отдельно (12 В постоянного
тока).
Если вам необходима связь с беспроводными модулями UC-216,
UC-222 или беспроводной сиреной JA-60А, то используйте модуль
интерфейса UC-280.
